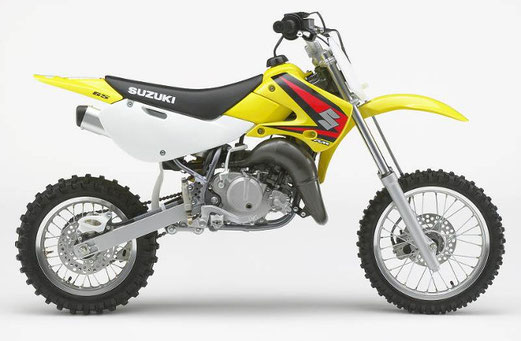

Suzuki RM 65



Wer die Bilder der Suzuki RM 65 und der Kawasaki KX 65 übereinander legt, stellt fest, dass die beiden vollständig deckungsgleich sind. Auch bei der Technik herrscht komplette Einigkeit. Seit 2002 arbeiten Kawasaki und Suzuki eng zusammen, entwickeln gerade in den Marktnischen ihre Modelle miteinander. Oder übernehmen – wie im Fall der RM – erfolgreiche Produkte des Partners. Einziger Unterschied zur RX: Bei Suzuki bezahlt man für die 16 Zweitakt-PS 80 Euro mehr. Beide Modelle taugen bestens für die 65-cm³-Rennserie, deshalb änderte Suzuki für 2004 auch gar nichts. Bis auf das Design der Aufkleber.

Quelle: http://bikes.motorradonline.de

RM 65

Leistung KW (PS) 12,3 (16,7-20)
Leistung Umin 12 500
Hubraum 64
Zahl Gänge 6/Fuß
Bremsen S/S
Reifen vorn 60/100-14
Reifen hinten 80/100-12
Trockengewicht 57
Preis

3075,00* Euro

(* = Preis ohne Nebenkosten Stand: Januar 2004)

Explo-Zeichnungen und Angaben hab ich von dieser Seite: http://www.bike-parts-suz.de

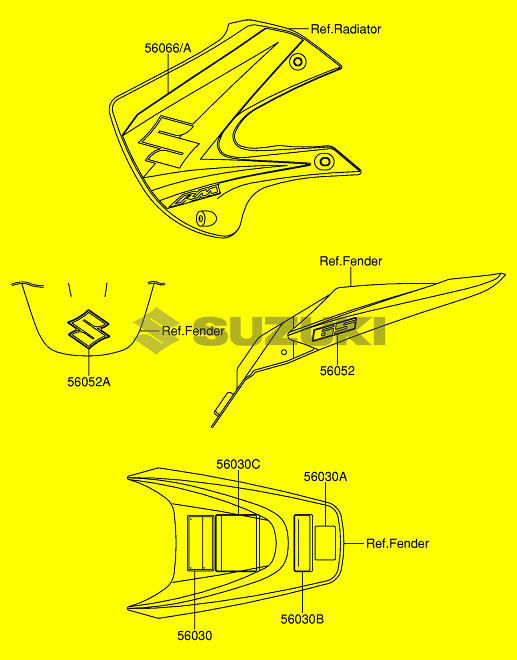

Aufkleber

Aufkeber K3-K5
Aufkeber K3-K5

56030     K5603-00048  LABEL, WARNING
56030A   K5603-01230  EMBLEM                                3.95
56030B  K5603-01231  LABEL,NOISE EMISSION
56030C  K5603-01288  ETIKETT
56052     K5605-20435  AUFKLEBER                          6.98
56052A   K5605-20448  EMBLEM                               15.98
56066     K5606-61645  STREIFEN                            76.96
56066A   K5606-61646  STREIFEN                            76.96

Anm. Ersetze K5 am Anfang der Teilenumme durch
z.B. K3 wenn, es ein teil für die RM65K3 sein soll
(ob noch lieferbar, keine Ahnung)

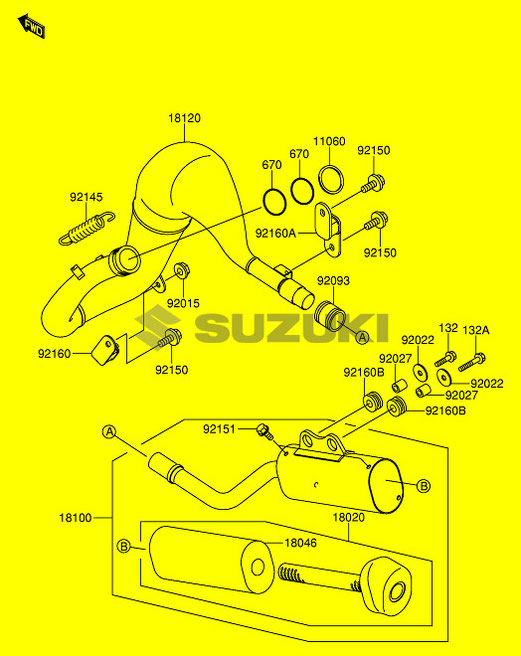

Auspuffanlage

11060   K1106-01922  DICHTUNG          6.96
18020   K1802-01284  BAFFLE         79.51
18046   K1804-61587  DAEMPFEREINSATZ      40.54
18100   K1810-01092  AUSPUFF        137.92
18120   K1812-01116  CHAMBER-EXHAUST     207.43
92015   K9201-51078  MUTTER          3.66
92022   KK920-22237  WASHER,6.5X22X1.6     2.91
92027   K9202-71210  ERSATZTEIL          6.78
92093   K9209-31511  SEAL          11.3
92145   K9214-51340  FEDER          8.72
92150   K9215-30503  SCHRAUBE            1.85
92151   K9215-11822  ERSATZTEIL            1.34
92160   K9216-01176  DAEMPFER    16.23
92160A  K9216-01201  DAEMPFER          16.23
92160B  K9216-01913  DAEMPFER     1.85
132         K132B-A0625  SCHRAUBE              1.85
132A       KK132-V0635  SCHRAUBE              1.69
670         KK670-E3032  O-RING          8.42

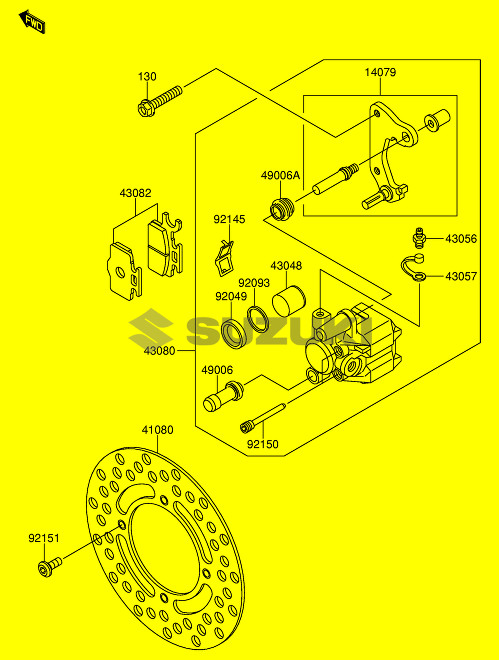

Bremsteile Rad

14079    K1407-91130  HALTER                           76.11
41080    K4108-01470  BREMSSCHEIBE         124.14
43048    K4304-81089  KOLBEN                          31.99
43056    K4305-61056  BREATHER-BRAKE        9.34
43057    K4305-71001  KAPPE                               3.66
43080    K4308-05131  BREMSSATTEL           129.17
43082    K4308-21242  BREMSBELAG, SATZ    40.86
49006    K4900-61088  BOOT,CALIPER                7.59
49006A  K4900-61242  BOOT,CALIPER                3.95
92049    K9204-91331  WELLENDICHTRING      7.70
92093    K9209-31272  DICHTUNG                      12.80
92145    K9214-51269  ERSATZTEIL                      9.09
92150    K9215-01144  BOLT                                   6.53
92151    K9215-11799  SCHRAUBE                       2.91
130         KK130-P0840  BOLT-FLANGED              1.53

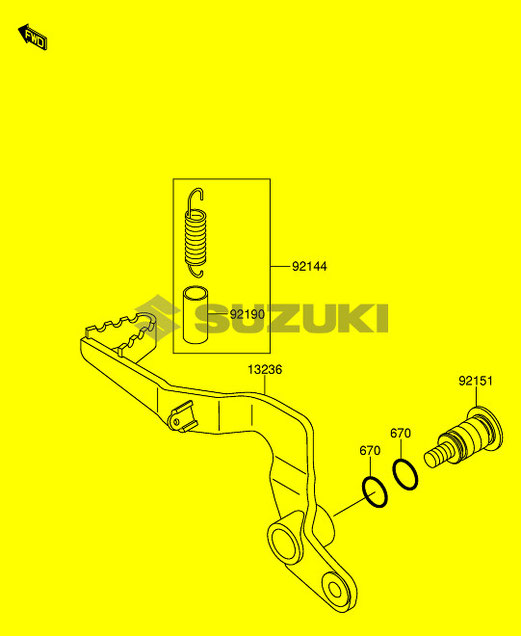

Bremspedal

13236  K1323-61369  HEBEL                  31.59
92144  K9214-41752  FEDER                   5.00
92151  K9215-11572  BOLT,BRAKE PEDAL,8MM  12.37
92190  K9219-01488  ROHR                   2.61
670  KK670-B2012  O-RING                   2.44

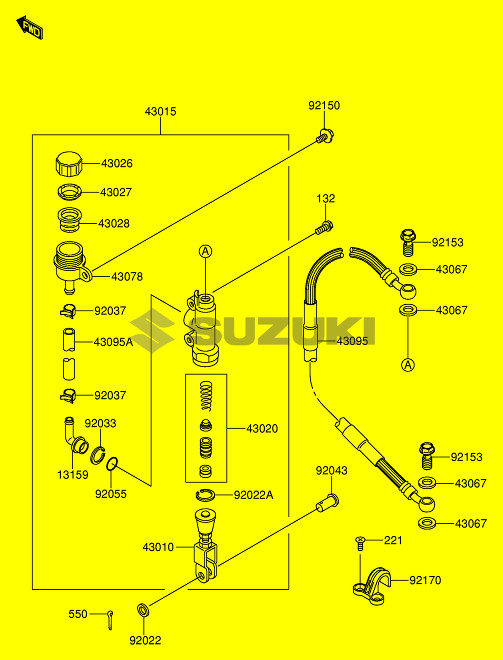

Bremszylinder/Geber hinten

13159  K1315-91056  CONNECTOR                                          9.09
43010  K4301-01076  GESTAENGE BREMSE                        31.99
43015  K4301-51694  ZYLINDER HINTEN                            133.49
43020  K4302-01094  KOLBEN KOMPRESSOR BREMSE   38.63
43026  K4302-61058  ABDECKUNG BREMSE                       20.98
43027  K4302-71052  PLATTE MEMBRAN                                 3.66
43028  K4302-81060  DIAPHRAGM                                           11.11
43067  K4909-10001  UNTERLEGSCHEIBE                             1.34
43078  K4307-81068  RESERVOIR                                           16.23
43095  K4309-51228  SCHLAUCH                                            57.16
43095A  K4309-51254  SCHLAUCH BREMSE ZYLINDER   25.22
92022  K9202-21028  ERSATZTEIL                                             2.91
92022A  K9202-21601  UNTERLEGSCHEIBE                           4.70
92033  K9203-31186  ERSATZTEIL                                             3.66
92037  K9203-71710  CLAMP                                                        6.53
92043  K9204-30004  SPLINT                                                       6.53
92055  K9205-51251  O-RING                                                       3.71
92150  K9215-01505  BOLZEN 6X14 VZ1600                            3.66
92153  K9215-30627  ERSATZTEIL                                              3.66
92170  K9217-01684  CLAMP,HOSE                                            5,00
132  K132B-A0614  SCHRAUBE                                                    1.55
221  KK221-B0510  ERSATZTEIL                                                  0.89
550  KK550-D2015  SPLINT                                                           0.80

13236  K1323-61346  BREMSHEBEL                                      15.54
32085  K3208-51508  SICHERUNGSSCHEIBE                       2.91
43015  K4301-51675  BREMSZYLINDER                             176.08
43020  K4302-01121  KOLBEN KOMPRESSOR BREMSE  31.49
43022  K4302-21010  SICHERRUNGSRING                            3.43
43026  K4302-61075  ABDECKUNG BREMSE                         8.91
43028  K4302-81067  DIAPHRAGM                                          12.37
43034  K4303-41110  HALTER                                                  12.80
43067  K4909-10001  UNTERLEGSCHEIBE                             1.34
43095  K4309-51256  SCHLAUCH                                            63.10
49006  K4900-60078  MANSCHETTE                                          9.60
49016  K4901-61044  ABDECKUNG                                            8.10
92002  K9200-21894  BOLT                                                           3.95
92009  K9200-91458  SCHRAUBE                                               2.61
92015  K9201-51528  MUTTER                                                     3.95
92037  K9203-71362  KLAMMER                                                  5,00
92037A  K9203-71363  KLAMMER                                                5,00
92150  K9215-01451  BOLZEN                                                     9.09
92153  K9215-30627  ERSATZTEIL                                             3.66
132  KK132-G0616  SCHRAUBE                                                  1.34

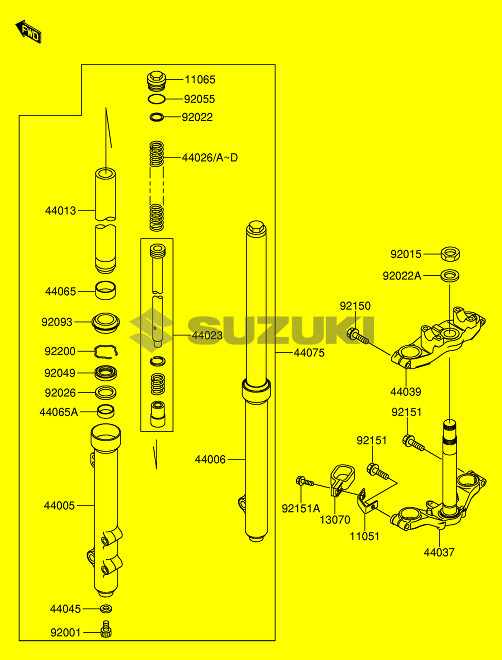

Gabel

11051     K1105-11892  HALTER  10.24
11065     K1106-51225  KAPPE  40.07
13070     K1307-01349  FUEHRUNG, BREMSSCHLAUCH  5.72
44005     K4400-51404  ROHR GABEL  130.42
44006     K4400-61402  ROHR GABEL  130.42
44013     K4401-31496  STANDROHR  137.89
44023     K4402-31161  DAEMPFER, KOMPLETT  39.85
44026     K4402-61735  ERSATZTEIL  26.73
44026A   K4402-61736  SPRING-FRONT FORK,K=0.27  26.73
44026B   K4402-61737  SPRING-FRONT FORK,K=0.28  26.73
44026C  K4402-61738  SPRING-FRONT FORK,K=0.29  26.73
44026D  K4402-61739  SPRING-FRONT FORK,K=0.25  26.73
44037     K4403-71397  GABELBRUECKE UNTEN  153.6
44039     K4403-91302  HALTER  118.45
44045     KK440-45051  GASKET,FORK CYLINDER BOLT  4.4
44065     K4406-51123  BUCHSE  11.3
44065A   K4406-51133  UMLENKROLLE  11.3
44075     K4407-51158  DAEMPFER, SATZ  530.62
92001     K9200-11464  SCHRAUBE  4.4
92015     K9201-51653  MUTTER  10.68
92022     K9202-21841  ERSATZTEIL  6.78
92022A   K9202-21873  UNTERLEGSCHEIBE  5.44
92026     K9202-61365  ANLAUFSCHEIBE  6.53
92049     K9204-91524  WELLENDICHTRING  12.06
92055     K9205-51142  O-RING  3.06
92093     K9209-31519  SEAL,FORK OUTER TUBE  11.11
92150     K9215-01585  ERSATZTEIL  3.66
92151     K9215-11636  BOLT,FLANGED,10X35  6.78
92151A   K9215-11637  ERSATZTEIL  2.91
92200    K9220-01496  WASHER

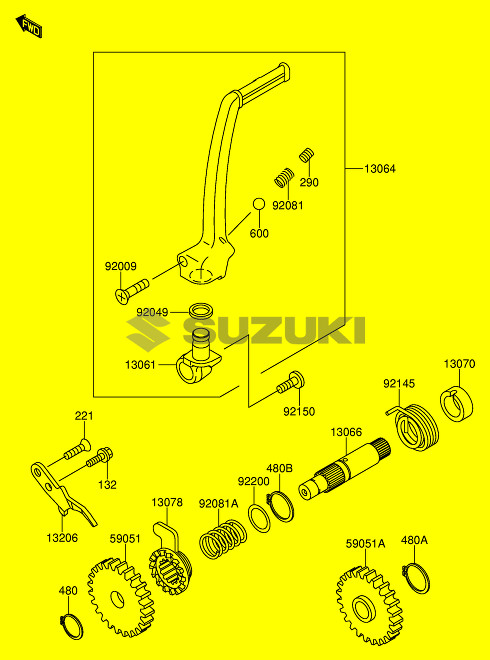

Kickstarter und Kickstarterwelle

13061    K1306-11712  BOSS,KICK PEDAL  23.01
13064    K1306-41196  LEVER-ASSY-KICK,PEDAL  84.93
13066    K1306-61097  WELLE, KICKSTARTER  54.79
13070    K1307-01314  FUEHRUNG STEUERKETTE  4.17
13078    K1307-81004  RATSCHE  36.25
13206    K1320-61067  FÜHRUNGSBÀGEL  5.44
59051    K5905-11026  ERSATZTEIL  32.3
59051A  K5905-11027  ERSATZTEIL  39.52
92009    K9200-91607  SCHRAUBE  5.21
92049    K9204-91468  DICHTUNG  3.82
92081    KK920-81020  FEDER  3.12
92081A  KK920-81122  ERSATZTEIL  5.47
92145    K9214-51058  SPRING  9.09
92150    K9215-01737  SCHRAUBE  6.78
92200    K9220-01209  ERSATZTEIL  4.4
132         KK132-G0616  SCHRAUBE  1.34
221         KK221-B0618  ERSATZTEIL  1.12
290         KK290-P0808  SCHRAUBE,SATZ  2.25
480         KK480-J1200  CLIP  1.11
480A       KK480-J1500  ERSATZTEIL  1.11
480B       KK480-J1600  CLIP  1.11
600          KK600-A0800  KUGEL  0.83

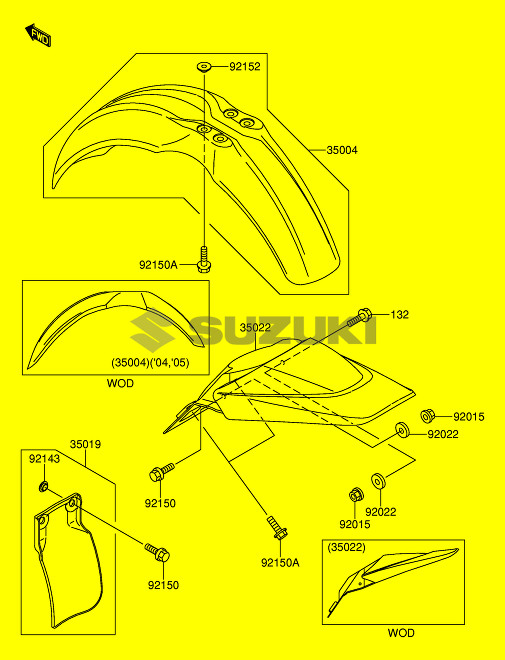

Kotflügel

35004    K3500-41416-267  SCHUTZBLECH  50.04
35019    KK350-19139-5RZ  ABDECKUNG  18.39
35022    K3502-21342-267  FENDER-COMP-REAR,C.YELLOW  47.25
92015    K9201-51078  MUTTER  3.66
92022    KK920-22125  UNTERLEGSCHEIBE  0.83
92143    K9214-31196  RING  3.43
92150    K9215-01506  SCHRAUBE  3.66
92150A  K9215-01892  BOLT,6X20  2.91
92152    K9215-21255  RING  2.91
132         K132B-A0625  SCHRAUBE  1.85

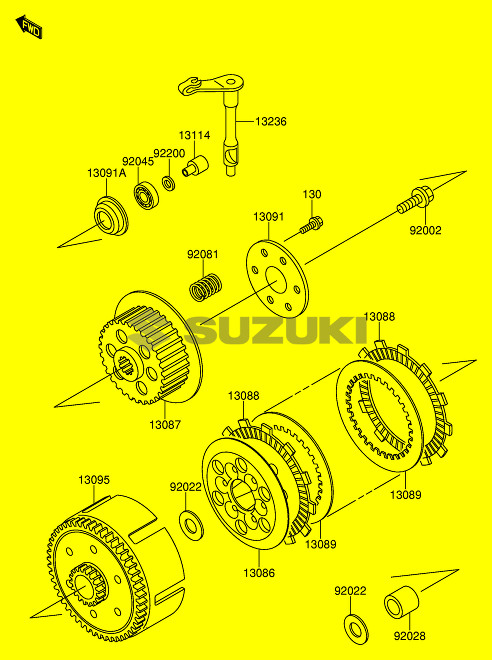

Kupplung

13086     K1308-61002  DRUCKPLATTE  27.66
13087     K1308-71051  KUPPLUNGSNABE  39.13
13088     K1308-81010  BELAGSCHEIBE, KUPPLUNG  12.35
13089     K1308-91087  REIBSCHEIBE  7.86
13091     K1309-11115  ERSATZTEIL  12
13091A  K1309-11133  ERSATZTEIL  7.59
13095     K1309-51042  GEHAEUSE, KUPPLUNG  168.95
13114     K1311-41055  ERSATZTEIL  13.68
13236     K1323-61338  LEVER-COMP,RELEASE  17.93
92002     K9200-21697  SCHRAUBE  4.7
92022     KK920-22255  UNTERLEGSCHEIBE  5.21
92028     K9202-81967  SCHWINGENLAGER  9.09
92045     K9204-51236  ERSATZTEIL  15.28
92081     K9208-11175  SPRING,CLUTCH  4.4
92200     K9220-01197  ERSATZTEIL  2.61
130          K130C-A0520  BOLT-FLANGED  1.34

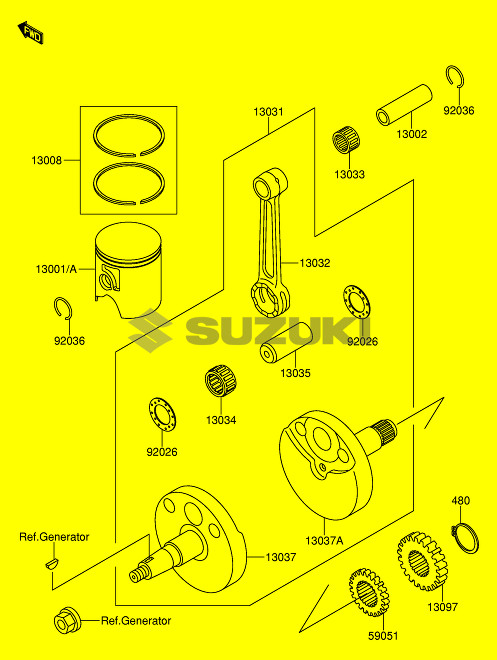

Kurbelwelle Kolben

13001    K1300-10040  KOLBEN MOTOR, B  59.72
13001A  K1300-11630  KOLBEN  56.42
13002    K1300-21119  KOBLENBOLZEN  12.69
13008    K1300-81199  KOLBENRING, SATZ  40.36
13031    K1303-11467  CRANKSHAFT-COMP  253.36
13032    K1303-21246  ROD-CONNECTING  24.25
13033    K1303-30002  NADELLAGER  11.18
13034    K1303-41107  LAGER  34.4
13035    K1303-51002  HUBZAPFEN  14.44
13037    K1303-71615  CRANKSHAFT,LH  102.21
13037A  K1303-71616  CRANKSHAFT,RH  102.21
13097    K1309-71413  GEAR-PRIMARY SPUR,22T  45.56
59051    K5905-11146  ERSATZTEIL  17
92026    K9202-61522  ANLAUFSCHEIBE  5.47
92036    KK920-36007  SICHERUNGSRING  2.91
480         KK480-J1600  CLIP  1.11

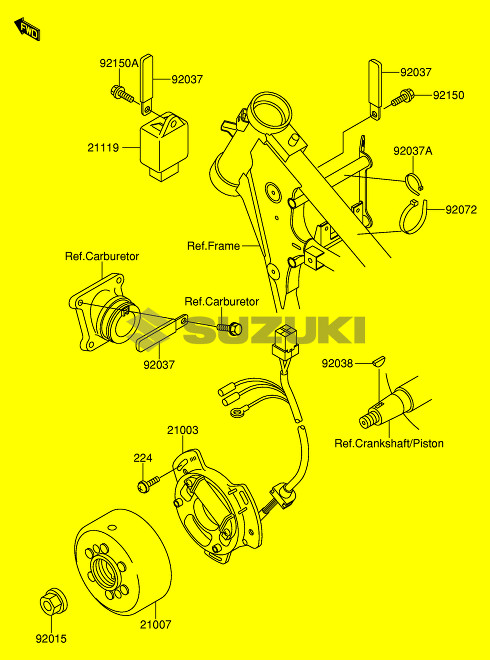

Lichtmaschine

21003    K2100-31361  STATOR  179.58
21007    K2100-71364  ROTOR  215.03
21119    K2111-91551  STEUEREINHEIT  70.44
92015    KK920-15077  NUT,FLANGED,10MM  1.85
92037    K9203-71069  ERSATZTEIL  4.1
92037A  K9203-71173  CLAMP  2.91
92038    KK920-38001  ERSATZTEIL  3.66
92072    K9207-21293  ERSATZTEIL  6.53
92150    K9215-30503  SCHRAUBE  1.85
92150A  K9215-01599  SCHRAUBE  2.38
224         KK224-B0514  ERSATZTEIL  1.12

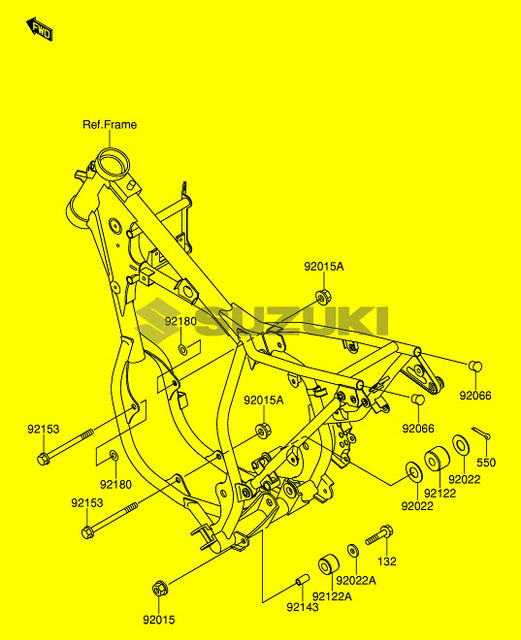

Motorhalterungen

92015    K9201-51143  MUTTER  1.85
92015A  K9201-51432  MUTTER  4.7
92022    KK920-22107  WASHER  2.38
92022A  K9202-21561  UNTERLEGSCHEIBE  3.12
92066    K9206-61081  SCHRAUBE  6.09
92122    K9212-21179  SPANNROLLE  12.62
92122A  K9212-21213  SPANNROLLE  8.1
92143    K9214-31432  KLAMMER  5
92153    K9215-31095  ERSATZTEIL  5.44
92180    K9218-01354  ERSATZTEIL  0.92
132         KK132-G0840  SCHRAUBE  1.69
550         KK550-D2518  ERSATZTEIL  0.8

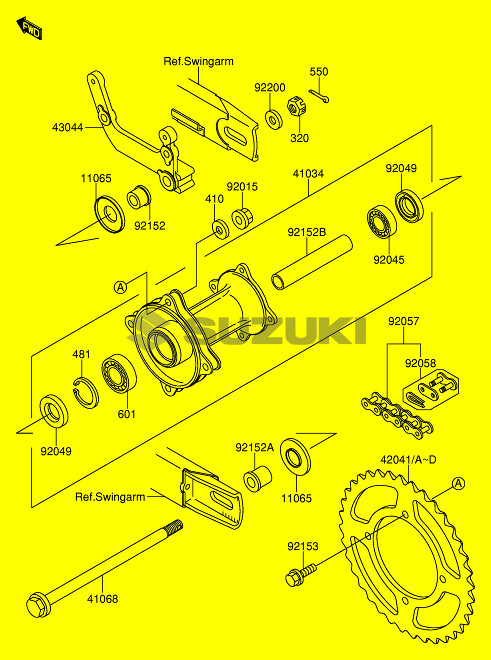

Radnarbe hinten

11065    K1106-51137  CAP  2.91
41034    K4103-41303  RADNABE  172.21
41068    K4106-81419  ACHSE  19.97
42041    K4204-11526  SPROCKET-HUB,45T  59.49
42041A  K4204-11527  SPROCKET-HUB,46T  59.49
42041B  K4204-11528  SPROCKET-HUB,47T  59.49
42041C  K4204-11529  SPROCKET-HUB,48T  59.49
42041D  K4204-11549  SPROCKET-HUB,49T  59.49
43044     K4304-41127  TRAEGER  70.04
92015     K9201-51432  MUTTER  4.7
92045     K9204-51062  LAGER  19.84
92049     K9204-91257  WELLENDICHTRING  7.24
92057     K9205-71504  KETTE  42.02
92058     K9205-81073  KETTENSCHLOSS  8.47
92152     K9215-21196  KLAMMER  6.53
92152A   K9215-21198  KLAMMER  6.96
92152B  K9215-21199  ERSATZTEIL  7.4
92153     K9215-31101  BOLZEN  3.12
92200     K9220-01004  ERSATZTEIL  3.43
320          KK320-G1200  MUTTER  1.28
410          KK410-B0800  UNTERLEGSCHEIBE  0.89
481          KK481-J3700  ERSATZTEIL  1.85
550          KK550-D3025  PIN  1.04
601          KKK60-1B630-1UU  LAGER  14.09

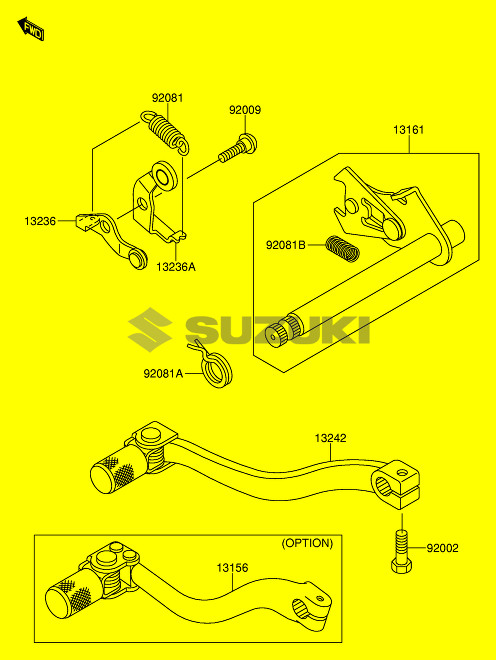

Schalthebel

13156     K1315-61347  BREMSHEBEL  77.86
13161     K1316-11280  HEBEL  40.8
13236     K1323-61026  HEBEL  4.99
13236A  K1323-61376  HEBEL  4.99
13242     K1324-21366  SCHALTHEBEL  31.59
92002     K9200-21237  BOLT,6X20  3.12
92009     K9200-91102  SCHRAUBE  3.95
92081     K9208-11109  FEDER  3.66
92081A  K9208-11129  FEDER  6.09
92081B  K9208-11275  FEDER  3.12

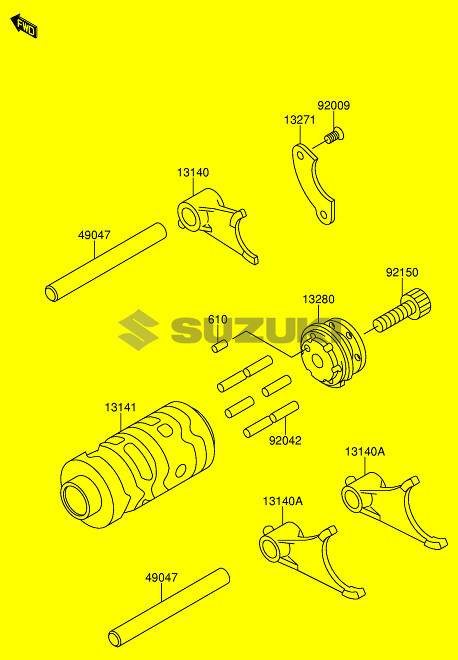

Schaltwelle

13140    K1314-01300  ERSATZTEIL  50.48
13140A  K1314-01301  ERSATZTEIL  50.48
13141    K1314-11220  SCHALTWALZE  68.78
13271    K1327-11417  SCHEIBE  5.21
13280    K1328-01179  HOLDER  36.25
49047    K4904-71009  ERSATZTEIL  10.43
92009    K9200-91862  SCREW,6X14  1.34
92042    KK920-42014  ERSATZTEIL  1.34
92150    K9215-01604  ERSATZTEIL  3.95
610         KK610-A0408  WALZE  0.71

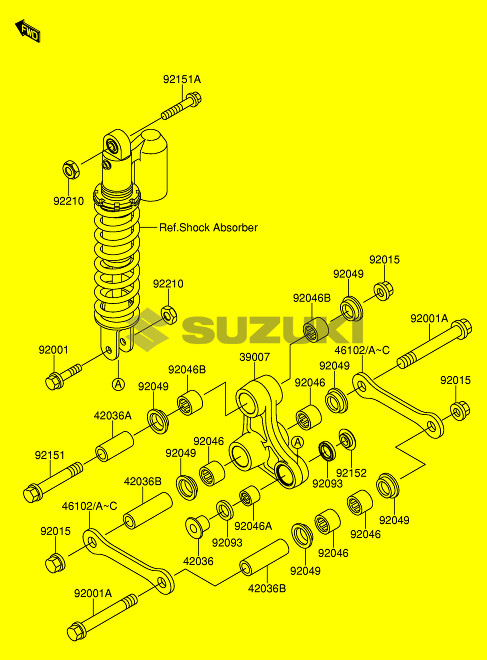

Schwingenaufhängung/-Lager

39007    K3900-71299  SCHWINGE  96.09
42036    K4203-61351  SLEEVE  6.96
42036A  K4203-61364  ERSATZTEIL  5.72
42036B  K4203-61370  ERSATZTEIL  10.86
46102    K4610-21430  DAEMPFERSTANGE  13.75
46102A  K4610-21431  DAEMPFERSTANGE  13.75
46102B  K4610-21432  DAEMPFERSTANGE  13.75
46102C  K4610-21433  DAEMPFERSTANGE  13.75
92001     K9200-11499  SCHRAUBE  3.95
92001A  K9200-11693  ERSATZTEIL  9.99
92015     K9201-51433  MUTTER  5.47
92046     K9204-61144  NADELLAGER  24.34
92046A  K9204-61192  NADELLAGER  15.28
92046B  K9204-61271  NADELLAGER  11.64
92049     K9204-91328  WELLENDICHTRING  19.89
92093     K9209-31436  SEAL  5.21
92151     K9215-11766  BOLZEN  5.21
92151A   K9215-11785  ERSATZTEIL  2.91
92152     K9215-21139  RING  5.21
92210     K9221-01184  MUTTER  4.17

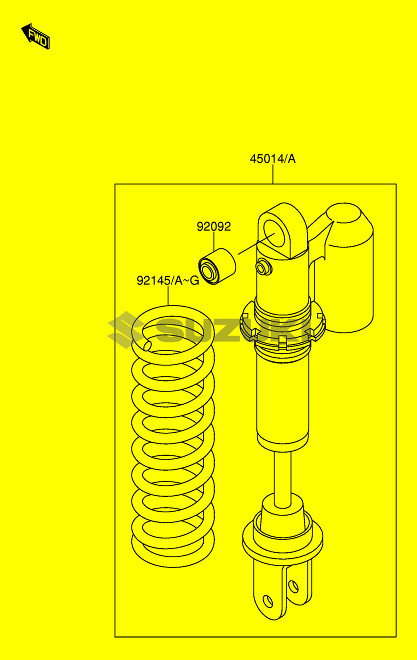

Stossdämpfer

45014    KK450-14181-6VM  SHOCKABSORBER,S.RED  658.19
45014A  K4501-41816-676  SHOCKABSORBER,P.YELLOW  627.01
92092    K9209-21078  HUELSE  13.68
92145    KK921-45147-4VM  ERSATZTEIL  155.24
92145A  K9214-51474-676  FEDER, STOSSDAEMPFER  155.24
92145B  KK921-45147-5VM  ERSATZTEIL  155.24
92145C  K9214-51475-676  FEDER, STOSSDAEMPFER  155.24
92145D  KK921-45147-6VM  SPRING,SHOCKABSORBER,K=4.9,RED  155.24
92145E  K9214-51476-676  FEDER  155.24
92145F  KK921-45147-7VM  SPRING,SHOCKABSORBER,K=5.1,RED  155.24
92145G  K9214-51477-676  FEDER  155.24

Dann habe ich auch noch ein Paar Explossionszeichungen der RM65 K3-K5, jedoch leider zu klein umd nicht vergrösserbar (zumindest nicht für meinen PC) Ist aber besser als nichts
